OHIミナフロン絶縁六角ボルトスリーブタイプは絶縁部をOHIミナフロンPVdFで製造したスリーブをセットした製品です。
市販の六角ボルトに金属ワッシャ、絶縁ワッシャ、OHIミナフロン絶縁スリーブをセットしています。
ボルトの絶縁部長さ(Ls)は、ご希望寸法にて製作が可能です。
絶縁ガスケット、絶縁ワッシャを使用することで、フランジ間及びボルトの絶縁が可能です。
ボルトの材質に関しては、SS-400、SUS304、SUS316、など可能です。
絶縁ガスケットはFFタイプ(全面座)の厚さ3mmのものをご使用ください。
表記以外の寸法も製作可能です。お気軽にご相談ください。
OHIミナフロン絶縁ボルト六角ボルト スリーブタイプ
>>JIS 5K フランジ用寸法表 | >>JIS 10K フランジ用寸法表 |

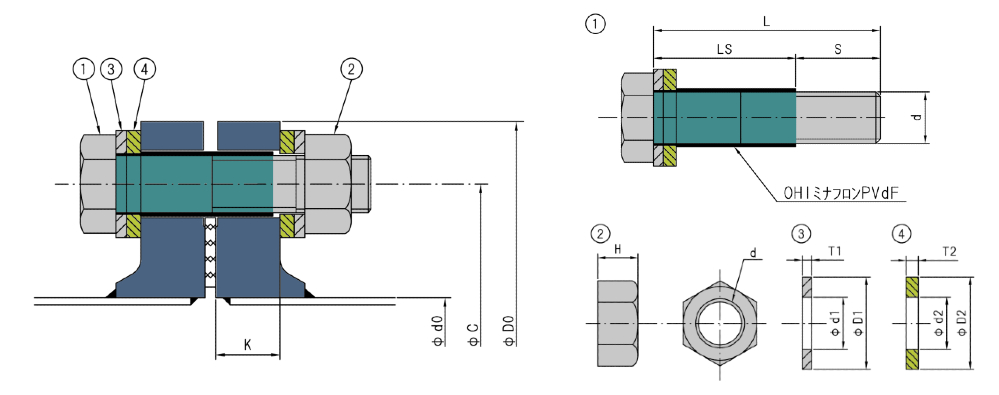

OHIミナフロン絶縁六角ボルト 六角ボルトスリーブタイプ
六角ボルトスリーブタイプ JISフランジ対応
JIS 5K フランジ用 フランジサイズ共通 付属品表はこちら | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び | 鋼管外径 | フランジ | @OHIミナフロン絶縁六角ボルト スリーブタイプ | お問い合わせ | |||||||
(A) | d0 | K | C | D0 | d | L | LS | S | スリーブ外径 (注2) | N(本数) | - |
10 | 17.3 | 9 | 55 | 75 | M10 | 45 | 24 | 21 | 11.5 | 4 | ![]() |
15 | 21.7 | 9 | 60 | 80 | M10 | 45 | 24 | 21 | 11.5 | 4 | ![]() |
20 | 27.2 | 10 | 65 | 85 | M10 | 50 | 26 | 24 | 11.5 | 4 | ![]() |
25 | 34.0 | 10 | 75 | 95 | M10 | 50 | 26 | 24 | 11.5 | 4 | ![]() |
32 | 42.7 | 12 | 90 | 115 | M12 | 55 | 30 | 25 | 13.9 | 4 | ![]() |
40 | 48.6 | 12 | 95 | 120 | M12 | 55 | 30 | 25 | 13.9 | 4 | ![]() |
50 | 60.5 | 14 | 105 | 130 | M12 | 60 | 34 | 26 | 13.9 | 4 | ![]() |
65 | 76.3 | 14 | 130 | 155 | M12 | 60 | 34 | 26 | 13.9 | 4 | ![]() |
80 | 89.1 | 14 | 145 | 180 | M16 | 65 | 35 | 30 | 17.9 | 4 | ![]() |
100 | 114.3 | 16 | 165 | 200 | M16 | 70 | 39 | 31 | 17.9 | 8 | ![]() |
125 | 139.8 | 16 | 200 | 235 | M16 | 70 | 39 | 31 | 17.9 | 8 | ![]() |
150 | 165.2 | 18 | 230 | 265 | M16 | 75 | 43 | 32 | 17.9 | 8 | ![]() |
200 | 216.3 | 20 | 280 | 320 | M20 | 80 | 47 | 33 | 21.9 | 8 | ![]() |
250 | 267.4 | 22 | 345 | 385 | M20 | 85 | 51 | 34 | 21.9 | 12 | ![]() |
300 | 318.5 | 22 | 390 | 430 | M20 | 85 | 51 | 34 | 21.9 | 12 | ![]() |
350 | 355.6 | 24 | 435 | 480 | M22 | 100 | 57 | 43 | 23.9 | 12 | ![]() |
400 | 406.4 | 24 | 495 | 540 | M22 | 100 | 57 | 43 | 23.9 | 16 | ![]() |
450 | 457.2 | 24 | 555 | 605 | M22 | 100 | 57 | 43 | 23.9 | 16 | ![]() |
500 | 508.0 | 24 | 605 | 655 | M22 | 100 | 57 | 43 | 23.9 | 20 | ![]() |
注)2.スリーブ外径は参考値です。
JIS 10K フランジ用 フランジサイズ共通 付属品表はこちら | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
呼び | 鋼管外径 | フランジ | @OHIミナフロン絶縁六角ボルト スリーブタイプ | お問い合わせ | |||||||
(A) | d0 | K | C | D0 | d | L | LS | S | スリーブ外径 (注2) | N(本数) | - |
10 | 17.3 | 12 | 65 | 90 | M12 | 55 | 30 | 25 | 13.9 | 4 | ![]() |
15 | 21.7 | 12 | 70 | 95 | M12 | 55 | 30 | 25 | 13.9 | 4 | ![]() |
20 | 27.2 | 14 | 75 | 100 | M12 | 60 | 34 | 26 | 13.9 | 4 | ![]() |
25 | 34.0 | 14 | 90 | 125 | M16 | 65 | 35 | 30 | 17.9 | 4 | ![]() |
32 | 42.7 | 16 | 100 | 135 | M16 | 70 | 39 | 31 | 17.9 | 4 | ![]() |
40 | 48.6 | 16 | 105 | 140 | M16 | 70 | 39 | 31 | 17.9 | 4 | ![]() |
50 | 60.5 | 16 | 120 | 155 | M16 | 70 | 39 | 31 | 17.9 | 4 | ![]() |
65 | 76.3 | 18 | 140 | 175 | M16 | 75 | 43 | 32 | 17.9 | 4 | ![]() |
80 | 89.1 | 18 | 150 | 185 | M16 | 75 | 43 | 32 | 17.9 | 8 | ![]() |
100 | 114.3 | 18 | 175 | 210 | M16 | 75 | 43 | 32 | 17.9 | 8 | ![]() |
125 | 139.8 | 20 | 210 | 250 | M20 | 80 | 47 | 33 | 21.9 | 8 | ![]() |
150 | 165.2 | 22 | 20 | 280 | M20 | 85 | 51 | 34 | 21.9 | 8 | ![]() |
200 | 216.3 | 22 | 290 | 330 | M20 | 85 | 51 | 34 | 21.9 | 12 | ![]() |
250 | 267.4 | 24 | 355 | 400 | M22 | 100 | 57 | 43 | 23.9 | 12 | ![]() |
300 | 318.5 | 24 | 400 | 445 | M22 | 100 | 57 | 43 | 23.9 | 16 | ![]() |
350 | 355.6 | 26 | 445 | 490 | M22 | 105 | 61 | 44 | 23.9 | 16 | ![]() |
400 | 406.4 | 28 | 510 | 560 | M24 | 110 | 66 | 44 | 25.9 | 16 | ![]() |
450 | 457.2 | 30 | 565 | 620 | M24 | 115 | 70 | 45 | 25.9 | 20 | ![]() |
500 | 508.0 | 30 | 620 | 675 | M24 | 115 | 70 | 45 | 25.9 | 20 | ![]() |
注)2.スリーブ外径は参考値です。
各TYPE共通
各フランジサイズ共通 | |||||||
---|---|---|---|---|---|---|---|
A六角ナット | B平座金 | C絶縁ワッシャ | |||||
d | H | d1 | D1 | T1 | d2 | D2 | T2 |
M10 | 8 | 10.5 | 21 | 2 | 10.5 | 21 | 4 |
M12 | 10 | 13 | 24 | 2.5 | 13 | 24 | 4 |
M16 | 13 | 17 | 30 | 3 | 17 | 30 | 4 |
M20 | 16 | 21 | 37 | 3 | 21 | 37 | 4 |
M22 | 18 | 23 | 39 | 3 | 23 | 39 | 6 |
M24 | 19 | 25 | 44 | 4 | 25 | 44 | 6 |
