OHIミナフロン絶縁六角ボルト

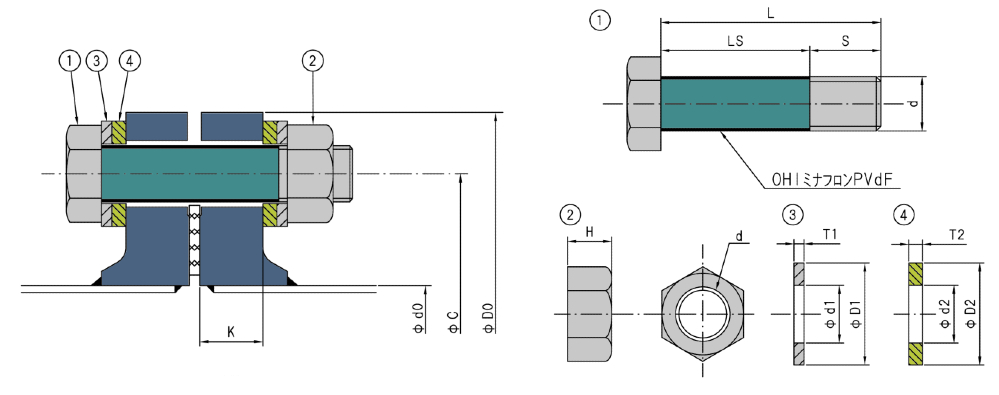

OHIミナフロン絶縁六角ボルト 六角ボルトライニングタイプは絶縁部をOHIミナフロンPVdFでライニングした製品です。
ボルトの絶縁部長さ(Ls)は、ご希望寸法にて製作が可能です。
絶縁ガスケット、絶縁ワッシャを使用することで、フランジ間及びボルトの絶縁が可能です。
絶縁部とネジの外径がほぼ一緒になっており、取り付け時にガスケットの干渉がありません。
ボルトの材質に関しては、SS-400、SNB7、SUS304、SUS316、など可能です。(高温用はSNB7が標準)
その他の材質についてもご相談ください。
絶縁ガスケットはFFタイプ、RFタイプの厚さ3mmのものをご使用ください。
表記以外の寸法も製作可能です。お気軽にご相談ください。

六角ボルトライニングタイプ JISフランジ対応

JIS 5K フランジ用
呼び 鋼管外径 フランジ @OHIミナフロン絶縁六角ボルト ライニングタイプ お問い合わせ
(A) d0 K C D0 d L LS S N(本数) -
10 17.3 9 55 75 M10 45 30 15 4 この製品のお問い合わせはこちら
15 21.7 9 60 80 M10 45 30 15 4 この製品のお問い合わせはこちら
20 27.2 10 65 85 M10 50 32 18 4 この製品のお問い合わせはこちら
25 34.0 10 75 95 M10 50 32 18 4 この製品のお問い合わせはこちら
32 42.7 12 90 115 M12 55 36 19 4 この製品のお問い合わせはこちら
40 48.6 12 95 120 M12 55 36 19 4 この製品のお問い合わせはこちら
50 60.5 14 105 130 M12 60 40 20 4 この製品のお問い合わせはこちら
65 76.3 14 130 155 M12 60 40 20 4 この製品のお問い合わせはこちら
80 89.1 14 145 180 M16 65 41 24 4 この製品のお問い合わせはこちら
90 101.6 14 155 190 M16 65 41 24 4 この製品のお問い合わせはこちら
100 114.3 16 165 200 M16 70 45 25 8 この製品のお問い合わせはこちら
125 139.8 16 200 235 M16 70 45 25 8 この製品のお問い合わせはこちら
150 165.2 18 230 265 M16 75 49 26 8 この製品のお問い合わせはこちら
175 190.7 18 260 300 M20 75 49 26 8 この製品のお問い合わせはこちら
200 216.3 20 280 320 M20 80 53 27 8 この製品のお問い合わせはこちら
225 241.8 20 305 345 M20 80 53 27 12 この製品のお問い合わせはこちら
250 267.4 22 345 385 M20 85 57 28 12 この製品のお問い合わせはこちら
300 318.5 22 390 430 M20 85 57 28 12 この製品のお問い合わせはこちら
350 355.6 24 435 480 M22 100 65 35 12 この製品のお問い合わせはこちら
400 406.4 24 495 540 M22 100 65 35 16 この製品のお問い合わせはこちら
450 457.2 24 555 605 M22 100 65 35 16 この製品のお問い合わせはこちら
500 508.0 24 605 655 M22 100 65 35 20 この製品のお問い合わせはこちら
550 558.8 26 665 720 M24 105 70 35 20 この製品のお問い合わせはこちら
600 609.6 26 715 770 M24 105 70 35 20 この製品のお問い合わせはこちら
注)1.閉止フランジをご使用の場合など、フランジ厚さが違う場合はボルト長さを変える必要があります。

JIS 10K フランジ用
呼び 鋼管外径 フランジ @OHIミナフロン絶縁六角ボルト ライニングタイプ お問い合わせ
(A) d0 K C D0 d L LS S N(本数) -
10 17.3 12 65 90 M12 55 36 19 4 この製品のお問い合わせはこちら
15 21.7 12 70 95 M12 55 36 19 4 この製品のお問い合わせはこちら
20 27.2 14 75 100 M12 60 40 20 4 この製品のお問い合わせはこちら
25 34.0 14 90 125 M16 65 41 24 4 この製品のお問い合わせはこちら
32 42.7 16 100 135 M16 70 45 25 4 この製品のお問い合わせはこちら
40 48.6 16 105 140 M16 70 45 25 4 この製品のお問い合わせはこちら
50 60.5 16 120 155 M16 70 45 25 4 この製品のお問い合わせはこちら
65 76.3 18 140 175 M16 75 49 26 4 この製品のお問い合わせはこちら
80 89.1 18 150 185 M16 75 49 26 8 この製品のお問い合わせはこちら
90 101.6 18 160 195 M16 75 49 26 8 この製品のお問い合わせはこちら
100 114.3 18 175 210 M16 75 49 26 8 この製品のお問い合わせはこちら
125 139.8 20 210 250 M20 80 53 27 8 この製品のお問い合わせはこちら
150 165.2 22 240 280 M20 85 57 28 8 この製品のお問い合わせはこちら
175 190.7 22 265 305 M20 85 57 28 12 この製品のお問い合わせはこちら
200 216.3 22 290 330 M20 85 57 28 12 この製品のお問い合わせはこちら
225 241.8 22 310 350 M20 85 57 28 12 この製品のお問い合わせはこちら
250 267.4 24 355 400 M22 100 65 35 12 この製品のお問い合わせはこちら
300 318.5 24 400 445 M22 100 65 35 16 この製品のお問い合わせはこちら
350 355.6 26 445 490 M22 105 69 36 16 この製品のお問い合わせはこちら
400 406.4 28 510 560 M24 110 74 36 16 この製品のお問い合わせはこちら
450 457.2 30 565 620 M24 115 78 37 20 この製品のお問い合わせはこちら
500 508.0 30 620 675 M24 115 78 37 20 この製品のお問い合わせはこちら
550 558.8 32 680 745 M30x3 125 82 43 20 この製品のお問い合わせはこちら
600 609.6 32 730 795 M30x3 125 82 43 24 この製品のお問い合わせはこちら
注)1.適用ネジはJIS B 0205メートル並目ねじとするが、M30以上はピッチ3とする。
注)2.閉止フランジをご使用の場合など、フランジ厚さが違う場合はボルト長さを変える必要があります。

各TYPE共通

各フランジサイズ共通
A六角ナット B平座金 C絶縁ワッシャ お問い合わせ
d H d1 D1 T1 d2 D2 T2 -
M10 8 10.5 21 2 10.5 21 4 この製品のお問い合わせはこちら
M12 10 13 24 2.5 13 24 4 この製品のお問い合わせはこちら
M16 13 17 30 3 17 30 4 この製品のお問い合わせはこちら
M20 16 21 37 3 21 37 4 この製品のお問い合わせはこちら
M22 18 23 39 3 23 39 6 この製品のお問い合わせはこちら
M24 19 25 44 4 25 44 6 この製品のお問い合わせはこちら
M30x3 24 31 56 4 31 56 6 この製品のお問い合わせはこちら
注)1.適用ネジはJIS B 0205メートル並目ねじとするが、M30以上はピッチ3とする。
注)2.表面処理の種類によって寸法が変わることがあります。
