OHIミナフロン電気絶縁Uボルト PTFEパッドタイプ

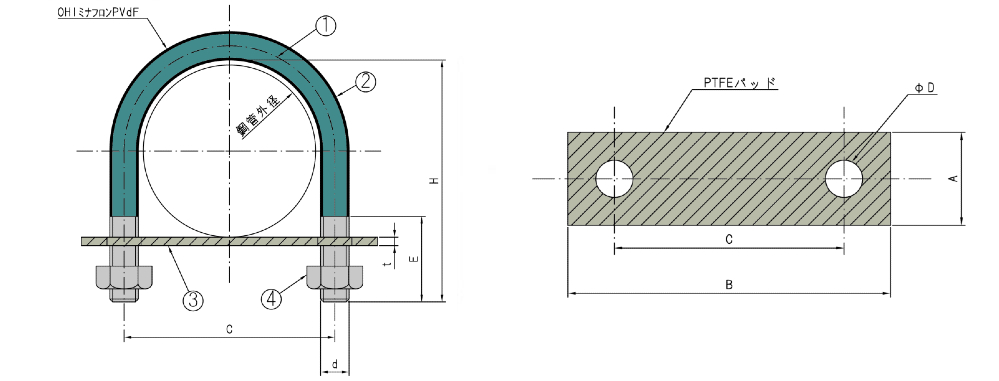

PTFEパットタイプ(10A〜50A)



No 品名 材質 数量 備考
Uボルト SS-400相当又はSUS304(J3) 電気亜鉛メッキ 溶融亜鉛メッキ
ライニング部 OHIミナフロンPVdF 黒 グレー
パッド PTFE 白色
六角ナット SS-400相当又はSUS304 電気亜鉛メッキ 溶融亜鉛メッキ


M8タイプ寸法表
管の
呼び径
寸 法 記 号 (注4) お問い合わせ
管外径 A B C D t アングル厚 上側 下側 -
10A 17.3 38 24 M8 25 55 27 10 3 5 3.3 12.7 この製品のお問い合わせはこちら
15A 21.7 42 24 M8 25 59 31 10 3 5 3.7 12.3 この製品のお問い合わせはこちら
20A 27.2 48 24 M8 25 65 37 10 3 5 3.2 12.8 この製品のお問い合わせはこちら
25A 34.0 54 25 M8 25 72 44 10 3 5 5.0 12.0 この製品のお問い合わせはこちら
32A 42.7 62 30 M8 25 80 52 10 3 5 10.7 11.3 この製品のお問い合わせはこちら
40A 48.6 67 30 M8 25 87 59 10 3 5 11.6 10.4 この製品のお問い合わせはこちら
50A 60.5 80 30 M8 25 100 72 10 3 5 10.5 11.5 この製品のお問い合わせはこちら

M10タイプ寸法表
管の
呼び径
寸 法 記 号 (注4) お問い合わせ
管外径 A B C D t アングル厚 上側 下側 -
10A 17.3 43 28 M10 30 58 28 12 3 5 2.3 17.7 この製品のお問い合わせはこちら
15A 21.7 46 30 M10 30 64 34 12 3 5 5.7 16.3 この製品のお問い合わせはこちら
20A 27.2 51 30 M10 30 70 40 12 3 5 6.2 15.8 この製品のお問い合わせはこちら
25A 34.0 59 30 M10 30 76 46 12 3 5 5.0 17.0 この製品のお問い合わせはこちら
32A 42.7 68 30 M10 30 86 56 12 3 5 4.7 17.3 この製品のお問い合わせはこちら
40A 48.6 74 30 M10 30 92 62 12 3 5 4.6 17.4 この製品のお問い合わせはこちら
50A 60.5 85 30 M10 30 104 74 12 3 5 5.5 16.5 この製品のお問い合わせはこちら


注)1.適用ねじは、JIS B 0205メートル並目ねじとする。
注)2.アングル厚みはSSK標準アングル厚を記入しています。
注)3.基本セットは1種ナット2ヶ付ですが、数量、仕様の変更は可能です。
注)4.上側はパッドより上部のネジ分の出代、下側はアングルより下部のネジ部の出代を示します。
注)5.ナット高さはM8が6.5mm、M10が8mmです。
注)6.メッキについてはSS-400相当品のみの対応です。
注)7.予告なしにサイズを変更する場合がございます。

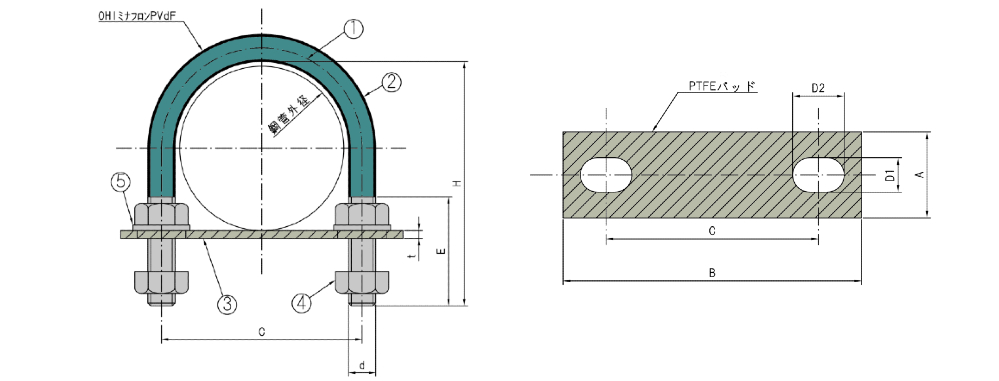

PTFEパットタイプ(65A〜300A)


No 品名 材質 数量 備考
Uボルト SS-400相当又はSUS304(J3) 電気亜鉛メッキ 溶融亜鉛メッキ
ライニング部 OHIミナフロンPVdF 黒 グレー
パッド PTFE
六角ナット SS-400相当又はSUS304 4 電気亜鉛メッキ 溶融亜鉛メッキ
5 平座金 SS-400相当又はSUS304 電気亜鉛メッキ 溶融亜鉛メッキ


M10タイプ寸法表
管の
呼び径
寸 法 記 号 (注4) お問い合わせ
管外径 A B C D1 D2 t アングル厚 上側 下側 -
65A 76.3 107 45 M10 35 130 88 12 20 3 6 14.3 21.7 この製品のお問い合わせはこちら
80A 89.1 117 45 M10 35 145 101 12 20 3 6 17.1 18.9 この製品のお問い合わせはこちら
100A 114.3 145 45 M10 35 170 126 12 20 3 6 14.3 21.7 この製品のお問い合わせはこちら

M12タイプ寸法表
管の
呼び径
寸 法 記 号 (注4) お問い合わせ
管外径 A B C D1 D2 t アングル厚 上側 下側 -
65A 76.3 107 45 M12 40 130 90 14 20 3 6 14.3 21.7 この製品のお問い合わせはこちら
80A 89.1 119 45 M12 40 145 103 14 20 3 6 15.1 20.9 この製品のお問い合わせはこちら
100A 114.3 150 55 M12 40 175 129 14 20 3 6 19.3 26.7 この製品のお問い合わせはこちら
125A 139.8 175 55 M12 40 200 154 14 20 3 6 19.8 26.2 この製品のお問い合わせはこちら
150A 165.2 200 55 M12 40 226 182 14 20 3 6 20.2 25.8 この製品のお問い合わせはこちら
200A 216.3 252 55 M12 40 280 232 14 20 3 9 19.3 23.7 この製品のお問い合わせはこちら

M16タイプ寸法表
管の
呼び径
寸 法 記 号 (注4) お問い合わせ
管外径 A B C D1 D2 t アングル厚 上側 下側 -
100A 114.3 151 60 M16 40 195 134 18 25 3 6 23.3 27.7 この製品のお問い合わせはこちら
125A 139.8 175 60 M16 40 220 160 18 25 3 6 24.8 26.2 この製品のお問い合わせはこちら
150A 165.2 202 60 M16 40 250 186 18 25 3 6 23.2 27.8 この製品のお問い合わせはこちら
200A 216.3 254 60 M16 40 300 236 18 25 3 9 22.3 25.7 この製品のお問い合わせはこちら
250A 267.4 308 60 M16 45 345 286 18 25 3 9 19.4 28.6 この製品のお問い合わせはこちら
300A 318.5 368 70 M16 55 400 341 18 25 3 10 20.5 36.5 この製品のお問い合わせはこちら

注)1.適用ねじは、JIS B 0205メートル並目ねじとする。
注)2.アングル厚みはSSK標準アングル厚を記入しています。
注)3.基本セットは1種ナット4ヶ付ですが、数量、仕様の変更は可能です。
注)4.上側はパッドより上部のネジ分の出代、下側はアングルより下部のネジ部の出代を示します。
注)5.ナット高さはM10が8mm、M12が10mm、M16が13mmです。
注)6.メッキについてはSS-400相当品のみの対応です。
注)7.予告なしにサイズを変更する場合がございます。
