OHIミナフロン電気絶縁Uボルト 船舶鋼管用ベースプレートはめこみタイプ

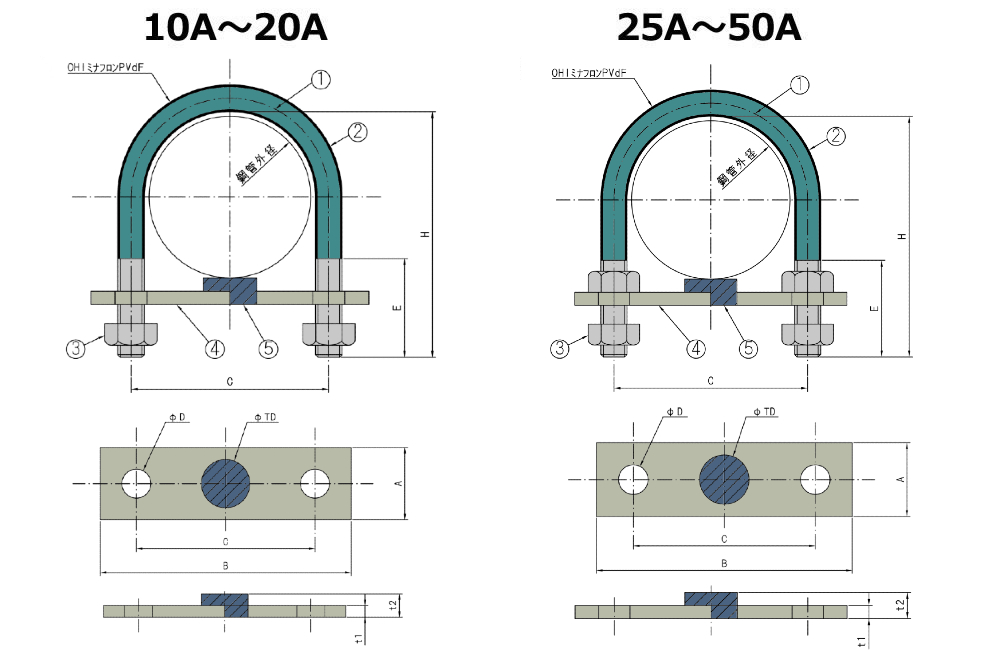

船舶鋼管用ベースプレートはめこみタイプ M10(10A〜50A)

船舶鋼管用ベースプレートはめこみタイプ M10

No 品名 材質 数量 備考
Uボルト SS-400相当又はSUS304(J3) 電気亜鉛メッキ 溶融亜鉛メッキ
ライニング部 OHIミナフロンPVdF 黒 グレー
六角ナット SS-400相当又はSUS304 2又は4 電気亜鉛メッキ 溶融亜鉛メッキ
ベースプレート SS-400相当又はSUS304 電気亜鉛メッキ 溶融亜鉛メッキ
樹脂プレート 充填剤入りPTFE


管の
呼び径
寸      法      記      号  (注4)
管外径 A B C D t1 t2 TD アングル厚 上側 下側
10A 17.3 48 30 M10 25 58 28 12 3.2 6 12 5 2.1 19.7
15A 21.7 51 30 M10 25 64 34 12 3.2 6 12 5 3.5 18.3
20A 27.2 56 30 M10 35 70 40 12 4.5 7.5 20 5 4.2 16.3
25A 34.0 64 35 M10 35 76 46 12 4.5 7.5 20 5 8.0 17.5
32A 42.7 71 40 M10 35 86 56 12 4.5 7.5 20 5 14.7 15.8
40A 48.6 78 40 M10 35 92 62 12 4.5 7.5 20 5 13.6 16.9
50A 60.5 90 40 M10 35 104 74 12 4.5 7.5 20 5 13.5 17.0

注)1.適用ねじは、JIS B 0205メートル並目ねじとする。
注)2.Uボルトと配管は1mmの隙間を設けて取り付け願います。
注)3.25A用のみ上側のナットは3種を使用してください。
注)4.上側はベースプレートより上部のネジ分の出代、下側はアングルより下部のネジ部の出代を示します。
注)5.メッキについてはSS-400相当品のみの対応です。
注)6.予告なしにサイズを変更する場合がございます。

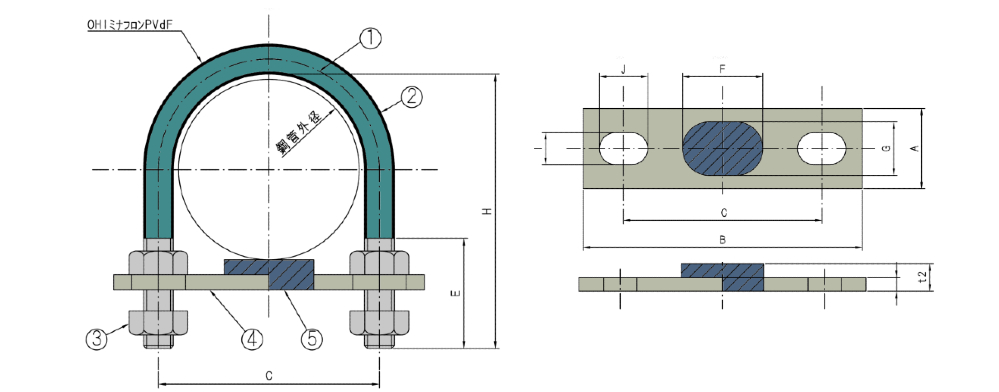

船舶鋼管用ベースプレートはめこみタイプ M12〜24(65A〜300A)


No 品名 材質 数量 備考
Uボルト SS-400相当又はSUS304(J3) 電気亜鉛メッキ 溶融亜鉛メッキ
ライニング部 OHIミナフロンPVdF 黒 グレー
ナット SS-400相当又はSUS304 4 電気亜鉛メッキ 溶融亜鉛メッキ
ベースプレート SS-400相当又はSUS304 電気亜鉛メッキ 溶融亜鉛メッキ
樹脂プレート 充填剤入りPTFE


管の
呼び径
寸   法   記   号 (注4)
管外径 t1 t2 アングル厚 上側 下側
65A 76.3 107 45 M12 40 150 90 40 20 14 20 4.5 8 6 11.8 22.7
80A 89.1 119 45 M12 40 160 103 40 20 14 20 4.5 8 6 12.6 21.9
100A 114.3 151 60 M16 55 190 134 55 30 18 25 6 10 6 21.3 26.7
125A 139.8 175 60 M16 55 220 160 55 30 18 25 6 10 6 22.8 25.2
150A 165.2 202 60 M16 55 250 186 55 30 18 25 6 10 6 21.2 26.8
200A 216.3 263 70 M20 60 310 239 55 30 22 29 6 10 9 18.3 36.7
250A 267.4 315 70 M20 60 370 289 55 30 22 29 6 10 9 17.4 37.6
300A 318.5 363 80 M24 70 430 346 55 30 26 33 6 10 10 29.5 34.5

注)1.適用ねじは、JIS B 0205メートル並目ねじとする。
注)2.Uボルトと配管は1mmの隙間を設けて取り付け願います。
注)3.65Aと80Aの上側のナットは3種を使用してください。
注)4.上側はベースプレートより上部のネジ分の出代、下側はアングルより下部のネジ部の出代を示します。
注)5.メッキについてはSS-400相当品のみの対応です。
注)6.予告なしにサイズを変更する場合がございます。
